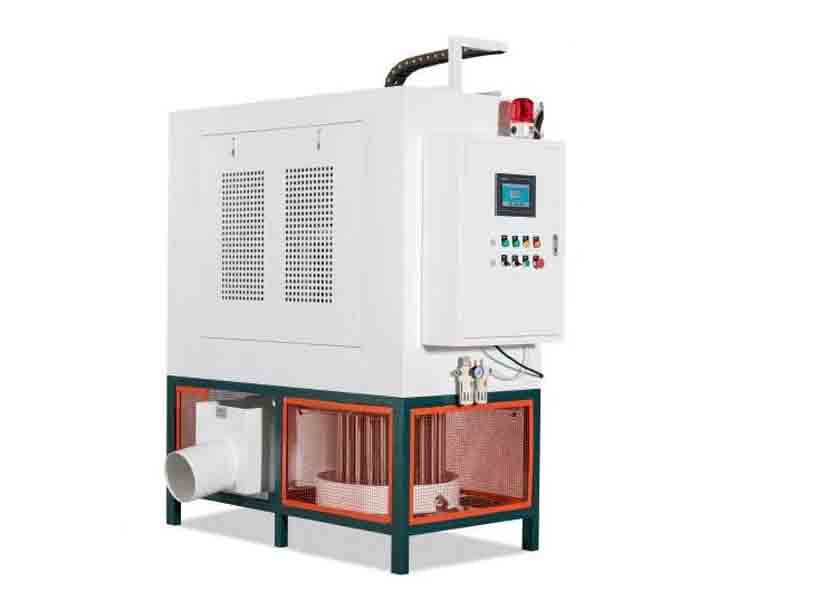

WJD-CBJZ系列全自动磁棒组浆料除铁机设备描述
（1）适用于陶瓷、冶金矿业、化工、食品等行业中去除各种浆状物料强磁性铁杂质；
（2）采用高性能磁性材料，在常温下使用保证3年退磁≤5%；
（3）采用旋转式除铁生产工艺，使浆料中铁杂质可以更充分被磁棒吸附，做到除铁无死角。
（4）刮铁装置采用双面刮圈，排铁彻底并延长刮圈的使用寿命；
（5）本设备选材精良、结构合理、加工工艺完善，整机性能稳定、高效节能、维护简单等优点；除铁、清洗周期时间可调；
（6）WJD-CBJZ25-2设备型号含义：WJD：万佳德CB：磁棒组，Z：旋转式，J：浆状物料，数字25：磁棒大小；数字2：磁棒笼数（每笼52条）。
设备高性能磁材及主要构造
 |  |  |
 |  |  |
WJD-CBJZ系列全自动磁棒组浆料除铁机基本配置：
| 序号 | 项目类型 | 全自动磁棒组浆料除铁机 | 备注 |
| 1 | 机架 | 201#不锈钢表面烤漆 | |
| 2 | 机箱、控制柜 | 201#不锈钢表面烤漆 | |
| 3 | 浆槽 | 304#不锈钢 | |
| 4 | 断路器、继电器 | 施耐德 | |
| 5 | 控制变压器 | 正泰 | |
| 6 | 接触器 | 施耐德 | |
| 7 | 主控制PLC | OMRON | |
| 8 | 触摸屏 | 昆仑通泰 | |
| 9 | 电磁阀 | 亚德客 | |
| 10 | 气动元件 | 星辰 |
WJD-CBJZ系列全自动磁棒组浆料除铁机技术参数：
| 序号 | 项目类型 | WJD-CBJZ25-1 | WJD-CBJZ25-2 | WJD-CBJZ25-3 | 备注 |
| 1 | 外形尺寸（mm） | 1780×780×2050 | 1780×1560×2050 | 2300×1780×2050 | 含控制柜 |
| 2 | 整机重量（t） | 0.46 | 0.9 | 0.13 | |
| 3 | 磁棒数量（条） | 52 | 104 | 156 | |
| 4 | 磁棒规格（mm） | Φ25×510 | |||
| 5 | 磁场峰值（Gs） | ≥10000 | |||
| 6 | 磁材性能 | N50 | |||
| 7 | 退磁率 | 三年≦5% | |||
| 8 | 处理流量（t/h） | ≦30 | |||
| 9 | 气源压力（MPa） | ≥0.4 | |||
| 10 | 水源压力（MPa） | ≥0.2 | |||
| 11 | 耗水量（t/h） | 0.26 | |||
| 12 | 耗气量（m³/h） | 0.02 | |||
| 13 | 除铁、清洗周期 | 5分钟以上可调 | |||
【注】（1）清洗系统说明：采用双刮圈刮板，先将磁棒冲水10秒钟去污，减小刮圈阻力，延长刮圈寿命，再使刮板将吸附铁杂质刮至磁棒底部无磁区，用水交叉冲洗20秒完成。
（2）可根据客户要求定制产品，即可做1-6笼联机。
